Ру 16
Задвижка 30с41нж
Ру16 · клиновая фланцевая
- Давление1,6 МПа (Ру16)
- ДиаметрыDN 50–400
- Температура средыдо +425 °C
- Средавода, пар, нефть
- Материал корпусасталь 20Л / 25Л
Российский производитель
Стальные клиновые задвижки заводского качества
ООО «Красноярский Завод Трубопроводной Арматуры» — производство полного цикла: собственное литьё заготовок, механическая обработка, сборка и испытания запорной арматуры для энергетики, ЖКХ, нефтегазовой и химической отраслей.
Ру 16–64диапазон рабочих давлений
Полный циклот литья заготовок до испытаний
100%изделий проходят испытания
Коротко о нас
Завод, где качество измеряется, а не декларируется
Мы — производственное предприятие полного цикла в Красноярске. Сами отливаем заготовки на собственном литейном участке, ведём механическую обработку на станочном оборудовании, собираем и проводим обязательные приёмо-сдаточные испытания каждого изделия.
О запуске производства пишут новостные каналы — публикация о заводе
Производство полного цикла
Всё на нашей площадке: литьё заготовок в собственном литейном участке, механическая обработка, сборка. Мы отвечаем за каждый этап — без посредников и «сборки на стороне».
Контроль качества
Каждая задвижка проходит гидравлические испытания на прочность и герметичность. На изделие оформляется паспорт с результатами приёмки ОТК.
Техническая грамотность
Изготовление по техническим условиям (ТУ), контроль на каждом переделе. Инженеры завода помогут подобрать арматуру под параметры вашей среды, давления и температуры.
Продукция
Задвижки стальные клиновые
Фланцевые клиновые задвижки для воды, пара, нефти и нефтепродуктов. Корпусные детали — отливки собственного производства из углеродистой стали 20Л / 25Л, изготовление по техническим условиям (ТУ).
Ру 25
Задвижка 30с64нж / 30с99нж
Ру25 · клиновая фланцевая
- Давление2,5 МПа (Ру25)
- ДиаметрыDN 50–400
- Температура средыдо +425 °C
- Средавода, пар, нефть
- Материал корпусасталь 20Л / 25Л
Ру 40
Задвижки 30с15нж
Ру40 · клиновая фланцевая
- Давление4,0 МПа (Ру40)
- ДиаметрыDN 50–300
- Температура средыдо +425 °C
- Средавода, пар, нефть
- Материал корпусасталь 20Л / 25Л
Ру 64
Задвижки 30с76нж
Ру64 · клиновая фланцевая
- Давление6,3 МПа (Ру64)
- ДиаметрыDN 50–250
- Температура средыдо +425 °C
- Средавода, пар, нефть
- Материал корпусасталь 20Л / 25Л

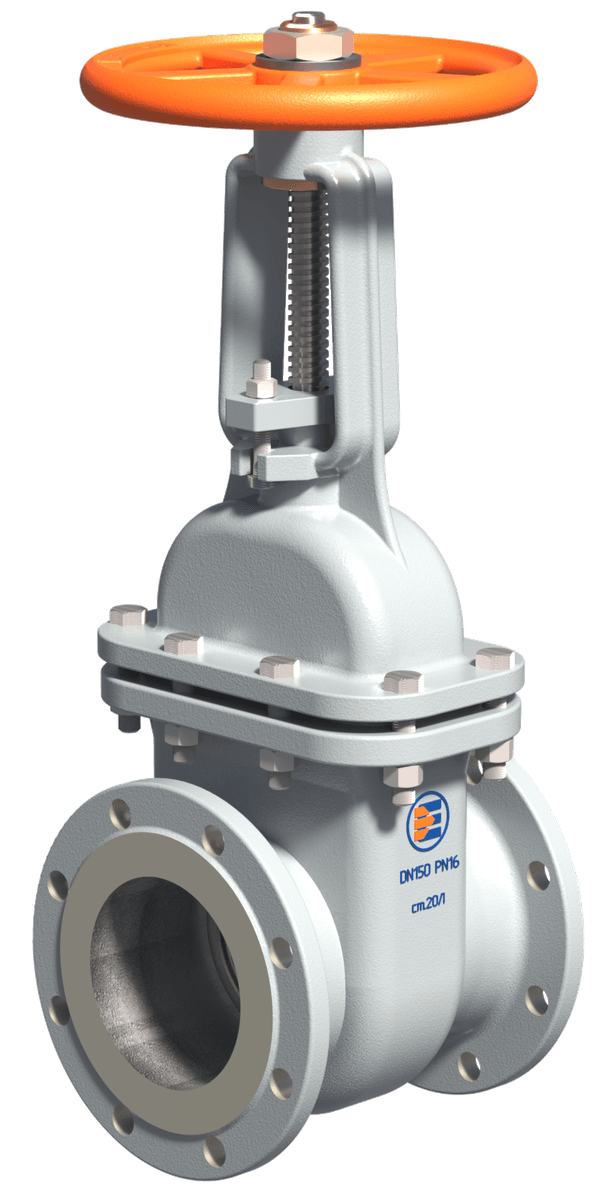

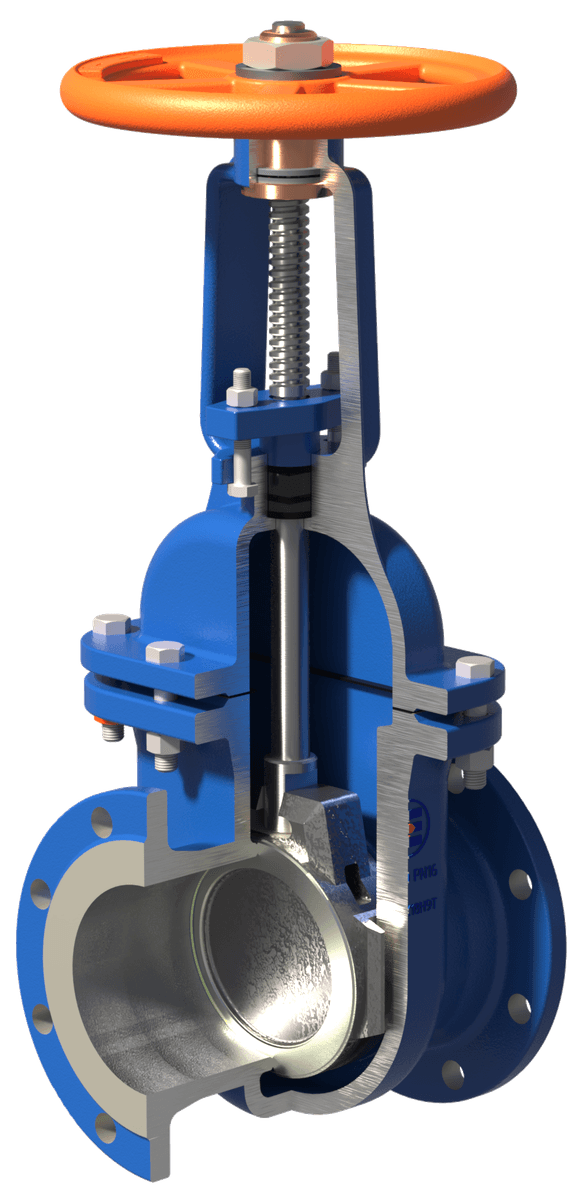

Технические характеристики приведены справочно и уточняются при заказе; на иллюстрациях — типовая конструкция серии 30с (задвижка 30с41нж DN150). Возможно исполнение под электропривод и по индивидуальным требованиям заказчика — направьте опросный лист на info@kzta24.ru.
Техника
Конструкция, проверенная отраслью
- Клиновой затвор полное перекрытие потока, минимальное гидравлическое сопротивление в открытом положении
- Фланцевое присоединение стандартные присоединительные размеры — задвижка встаёт на место любой аналогичной
- Углеродистая сталь 20Л / 25Л отраслевой стандарт для воды, пара и нефтепродуктов при температурах до +425 °C
- Изготовление по ТУ технические условия фиксируют требования к материалам, испытаниям и приёмке каждого изделия
Качество
Путь каждой задвижки до отгрузки
Полный производственный цикл — от собственной отливки до отгрузки. Изделие не переходит на следующий этап, пока не принят предыдущий; изготовление ведётся по ТУ.
Этап 01

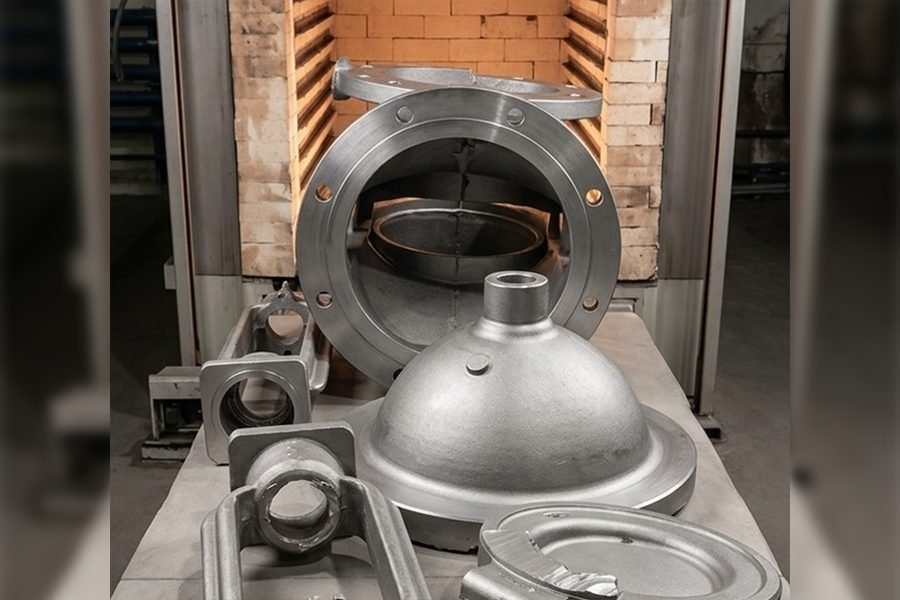

Литьё заготовок
Собственный литейный участок: корпуса и клинья отливаются на заводе из углеродистой стали 20Л / 25Л. Контроль материала и качества отливок до передачи в обработку.
Этап 02
Механическая обработка
Обработка корпусных деталей и уплотнительных поверхностей на станочном оборудовании с операционным контролем размеров.
Этап 03
Сборка и испытания
Гидравлические испытания каждой задвижки на прочность и плотность материала, герметичность затвора и сальникового узла.
Этап 04
Паспорт и отгрузка
Маркировка, консервация, упаковка. С изделием передаётся паспорт с отметкой ОТК и руководство по эксплуатации.
Связаться с нами
Обсудим вашу задачу
Напишите нам — подберём задвижки под параметры вашей системы, подготовим коммерческое предложение и ответим на технические вопросы.
